噴絲板微孔加工原理

　　該機床利用電火花放電原理加工高精度、高光潔度精密微孔。用于加工各類噴油嘴零件精密微孔，加工精密圓形微孔范圍一般在￠0.1~￠0.5mm。機床采用圓形細長絲電極。帶細長絲電極再進給機構，實現加工中電極的伺服進給及損耗補償。加工一般采用去離子水工作液。機床由主機、電控箱及工作液系統組成。電控箱有工控機、電火花微精加工專用高頻脈沖電源、檢測伺服控制單元及機床電氣組成。

　　簡單介紹

　　ZH-007微孔機噴絲板專用機床的資料：能加工0.2mm以下的微孔，精度高，表面質量好。能采用簡單電極通過數控組合，加工各種復雜孔形，如噴絲板、噴油孔等的各種異形微孔。能加工不銹鋼、黃銅、淬火鋼等各種導電材料。采用工控機控制，五軸數控，更換電極自動報警，自動轉換加工規準，自動完成群孔工件的加工過程。群孔孔位自動編程。

　　穿孔機噴絲板專用機床利用電火花放電原理加工高精度、高光潔度精密微孔。用于加工各類噴油嘴零件精密微孔，加工精密圓形微孔范圍一般在￠0.1~￠0.5mm。

　　穿孔機噴絲板專用機床機床采用圓形細長絲電極。帶細長絲電極再進給機構，實現加工中電極的伺服進給及損耗補償。加工一般采用去離子水工作液。

　　穿孔機噴絲板專用機床機床由主機、電控箱及工作液系統組成。電控箱有工控機、電火花微精加工專用高頻脈沖電源、檢測伺服控制單元及機床電氣組成。

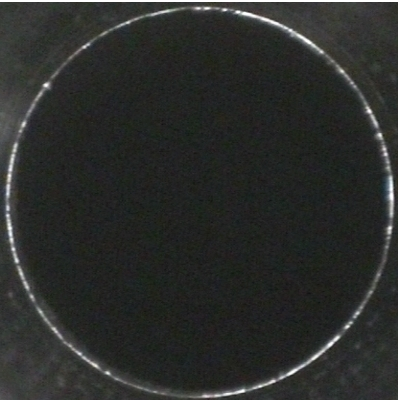

　　0.1mm的孔在顯微鏡25倍下的顯示

　　穿孔機噴絲板專用機床主機共設有六軸。工作臺配置X、Y軸，采用滾珠絲杠、滾動導軌，以日本松下交流伺服電機驅動，完成工件各孔位置的移動，主軸頭配置了Z軸，立柱上配置了W軸，W軸為直線運動軸，完成導向器與工件之間高度位置的調整，采用日本松下交流伺服電機驅動，W軸也可以實現伺服加工。為實現噴油嘴加工配置A、C兩軸全數控自動分度夾具。

　　孔的加工精度：±0.003mm（孔徑≤Φ0.5mm厚度≤1.0mm材料1Cr18Ni9Ti）。加工表面粗糙度:Ra≤0.6μm單孔加工時間﹤40秒（孔徑￠0.2mm厚度1.0mm材料1Cr18Ni9Ti）。加工噴油嘴噴孔圓周分布角及軸向夾角其散差不超過±1°。加工噴油嘴噴孔加工后針閥體噴孔流量在±3％之內采用工控機控制，14”彩色顯示器；X、Y、A、C、W軸采用進口松下交流伺服電機及驅動系統半閉環控制。X、Y、A、C軸的點位數控，Z、W軸的伺服及位置控制。采用人機對話及中文操作界面。電極的自動補償，自動找零位，加工到預定深度后自動回退。根據工藝要求，加工過程電參數的自動切換。電極用完報訊。六軸坐標顯示，加工狀態顯示，加工參數顯示?？梢灾付ㄈ我饪孜患庸ぁ＜庸み^(guò)程中，實際加工時間與設定時間偏差超過設定范圍時報警?？蓛?chǔ)存1000種以上的工藝參數。

　　機床尺寸電氣控制柜尺寸工作液系統尺寸工作臺面尺寸1200x1100x1650mm620x850x1650mm500x800x800mm600x400工作臺行程主軸頭行程（W軸）A軸回轉角度C軸回轉角度320x250mm200mm±110°0-360°
