大慶熔噴布模具丨熔噴設(shè)備調(diào)試中出現(xiàn)“飛花”現(xiàn)象，原因分析及解決辦法！

　　先確定PP原材料，聚丙烯顆粒沒有問題。這點怎么確定，就只能看你是從哪里購買的聚丙烯顆粒了。

　　如果確定了PP顆粒沒有問題。那么就在熔噴工藝上面找問題?！帮w花”現(xiàn)象，應(yīng)該是在熔噴的時候，接收裝置附近有一些散落的短纖維絲。

　　可能造成“飛花”原因分析

　　可能原因一

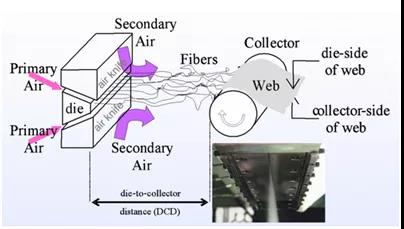

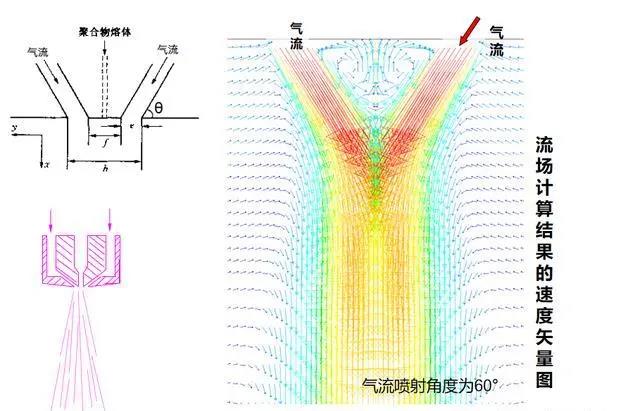

　　熱氣流噴射的風(fēng)速風(fēng)量較小。熱氣流噴射的風(fēng)速小，接受距離又比較長（也就是熔噴模頭和接收帶之間的距離）。這個時候，就造成了只有氣流流速較強(qiáng)的中部，能夠有效的附著在接受帶上面，并且粘著度恰好?？梢酝ㄟ^調(diào)節(jié)一下接受距離，看一下情況，然后再單獨調(diào)節(jié)氣流的風(fēng)速。兩者組好是先單獨調(diào)節(jié)，然后根據(jù)飛花情況。再組合調(diào)節(jié)。

　　可能原因二

　　接收網(wǎng)簾下方添加一個抽風(fēng)（負(fù)壓吸附）的裝備。這個主要是增加接收距離中間冷空氣的流速，和增加接收網(wǎng)簾的吸附能力。抽吸氣流不足的情況下，直徑1～2um的纖維很易被氣流飄走。

　　滾筒類接收裝置不是很好添加。美國Accurate公司熔噴生產(chǎn)線的專利接收滾筒，其內(nèi)部吸風(fēng)通道分多層，以保證滾筒延軸線方向吸風(fēng)量的一致。

　　另外一種平網(wǎng)式的抽風(fēng)裝置，比較方便。只要保證速度勻速，盡量可以多級調(diào)節(jié)速度。

　　所以先看看這些。細(xì)致一些調(diào)節(jié)，看具體情況進(jìn)行調(diào)節(jié)。

　　熔噴模頭是熔噴布生產(chǎn)線的核心部件，口罩作為當(dāng)前的緊缺物資之一，其生產(chǎn)和供應(yīng)備受關(guān)注，由于需求量大，目前全球市場優(yōu)質(zhì)熔噴布緊缺，為解決疫情防控期間醫(yī)用口罩緊缺問題，安諾伊啟動熔噴布模具的研發(fā)，團(tuán)隊經(jīng)過兩周的數(shù)據(jù)采集，熔噴工藝分析，模具設(shè)計論證，模具加工工藝測試等前期工作，成功研制了1200、1600、2400mm熔噴布模具。
